总线驱控一体机器人控制系统RX系列手动操作工作台标定详解

[ 发布日期:2021-07-15 ] 来源: 【打印此文】 【关闭窗口】

RX系列机器人控制系统型号(EC-R4、EC-R6、EC-R7、EC-R8),,,,,,,手动状态切换高级管理员。 。 。。。。。在此界面下可标定工作台:


9221111万利(中国区)有限公司官网

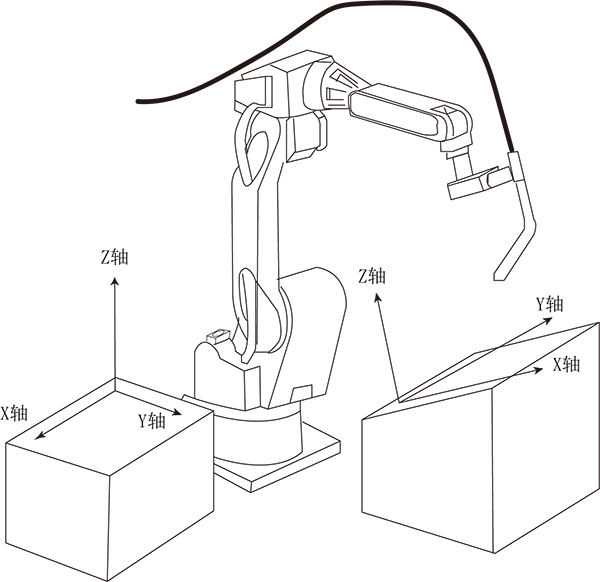

定义:工作台标定即使用户坐标系定义在工件上,,,,,,,在机器人动作允许范围内的任意位置,,,,,,,设定任意角度的X、Y、Z 轴,,,,,,,原点位于机器人抓取的工件上,,,,,,,坐标系的方向根据客户需要任意定义。 。 。。。。。用户坐标可以设置多个,,,,,,,如下图:


9221111万利(中国区)有限公司官网

标定过后的坐标系即以工件做平移或垂直于工件运动


9221111万利(中国区)有限公司官网

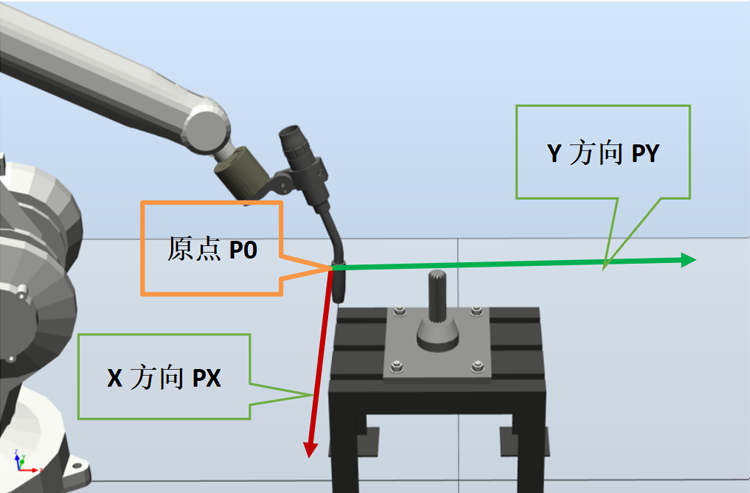

工作台在使用的时候需要标定3点,,,,,,,第一点原点P0,第二点以P0为原点向Y方向移动取1点设入到PY,,,,,,,第3点以P0为原点像X方向移动取一点设入到PX。 。 。。。。。


9221111万利(中国区)有限公司官网

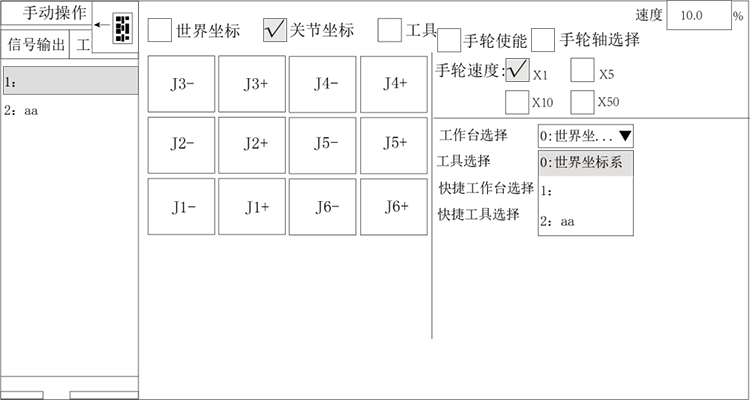

在使用工作台时,,,,,,,需要将坐标系选择为工作台坐标。 。 。。。。。


9221111万利(中国区)有限公司官网

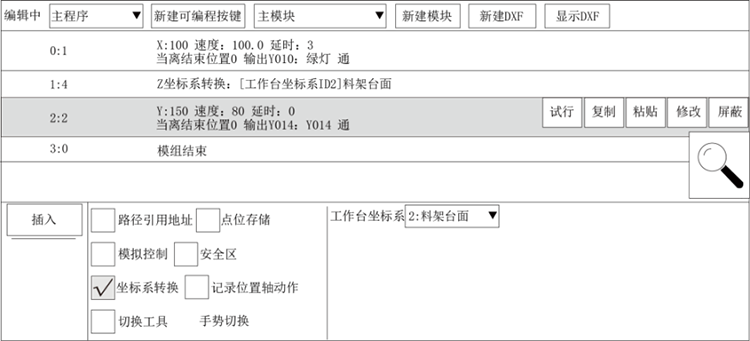

然后在教导程序的时,,,,,,,需要先将坐标系切换为工作台坐标系,,,,,,,然后以工作台坐标系位置插入程序。 。 。。。。。


9221111万利(中国区)有限公司官网


P0:起始点位置。 。 。。。。。

Px:X轴上的位置。 。 。。。。。

Py:Y轴上的位置。 。 。。。。。

1、输入坐标系名称点击“新建”按钮新建坐标系。 。 。。。。。

2、在工作台的设入P0、Px、Py点。 。 。。。。。

3、点击“确定修改”按钮转换坐标。 。 。。。。。


注意:P0Px和PxPy两条线相交为90°且右手四指从X轴向Y轴方向握,,,,,,,大拇指应当朝上。 。 。。。。。
